導讀

  為了幫助大家更全面地理解3DDFM，武漢開目信息技術股份有限公司(以下簡稱開目公司)擬策劃推出3DDFM一系列主題報道。首期將從3DDFM的起源出發，為您揭開3DDFM的面紗?第一期主題為：3DDFM，賦予智能制造以靈魂。

  背景

  近年來，受要素成本上升、資源環境約束加大等多重因素疊加影響，中國制造企業逐漸失去早期成本優勢，并正面臨嚴峻挑戰：競爭激烈?guī)?lái)成本壓力，自動化生產及裝配的需求增加，用戶對質量的要求不斷提高……中國制造企業急需一種降低產品成本，提高生產效率和產品質量的方法。而最好的方法是從設計入手，而且一次就把事情做對。

  開目可制造性分析系統(3DDFM)正是這樣的一款工具，它基于三維CAD系統的面向可制造性設計的應用，能夠輔助設計、工藝、制造工程師在產品設計階段就考慮設計的可制造性，通過對設計模型的可制造性檢查和校驗，提前發現并修改設計缺陷，增強設計質量，縮短產品研制周期，從而降低產品生產制造成本。

  01 3DDFM：您身邊的工藝審查專家

  可制造性分析DFM(Design For Manufacture)，是指從產品開發設計時起，就考慮到可制造性和可測試性，使設計和制造之間緊密聯系，實現從設計到制造一次成功的目的。它就像一個虛擬的工藝審查專家，及時幫助設計人員盡早發現設計中難以制造、無法制造或制造成本高的設計缺陷，使之更規范、更容易制造，成本更低。

  開目公司研發的3DDFM系統主要應用在設計部門及工藝部門，設計人員針對自己設計好的產品進行自查，將報告出的問題進行修改;工藝人員在進行設計產品簽審時，使用3DDFM系統進行審查，將報告出的問題反饋給設計部門。所有三維設計模型要求必須要使用3DDFM進行審查，審查結果會實時寫入數據庫中，通過后臺統計頁面可查詢和統計審查結果，可根據產品型號、人員進行查詢和統計，供分析人員進行數據分析并提出針對性改進意見。

  02 轉變思想 并行制造

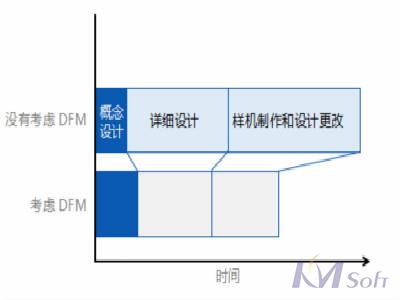

  3DDFM的核心是在不影響產品功能設計的前提下，將產品的制造工藝溶入其中，在設計中構建可制造性，體現了并行工程的思想。并行工程是集成和并行地設計產品及其各種相關過程(包括制造過程和支持過程)的系統工作模式，它要求產品開發人員在設計一開始就考慮產品生命周期，即從概念形成到產品報廢處理的所有因素，包括質量、成本、工作進度和用戶要求。

  工程師在之前的產品開發中，只專注于用戶需求，忽視來自于制造和裝配端的需求，這不是一個先進的產品開發觀念。3DDFM的實施，要求企業和工程師轉變思想，把來自于制造和裝配端的需求與用戶需求提到幾乎同等地位。在產品開發時時，需要時時刻刻想著制造和裝配端的需求。

  而之前企業管理層“重制造、輕設計”，現在應該改變這種“重制造、輕設計”的思想，加大對產品設計的投入，大力支持企業實施面向制造和裝配的產品研發。畢竟產品設計才是決定產品質量、產品成本和產品開發周期的關鍵，需要投入資金來提高工程師的技術能力、進行相關培訓以及購買相關設備、軟件等。

  由此可見，并行工程戰略是企業贏得競爭的新戰略，而3DDFM可有效助力企業實現并行工程的目的。

  03 服務工業 追求卓越

  3DDFM源自19世紀70年代初的DFM，旨在機械行業簡化產品結構、減少加工成本。1991年，DFM的應用助推了美國制造業競爭優勢到達頂峰，美國總統給該應用的創始人頒發了美國國家技術獎。DFM很快被汽車、國防、航空、計算機、通訊、消費類電子、醫療設備等領域的制造企業采用。以這種方法為基礎，80年代形成了軟件工具，并在工業領域的不斷實踐中迭代成熟。

  開目公司經過調研發現，市場上呼喚一款基于三維CAD的工藝性分析軟件，當時國內市場沒有這樣的工具軟件，研發正逢其時。開目人全力攻關，在多年積累的3D技術基礎之上，于2017年推出可以自動判斷三維模型的工藝特征是否可制造、可裝配、可拆卸的3DDFM產品，一經推出就得到市場的高度認可。

  開目3DDFM是針對機械加工的可制造分析工具，覆蓋機加、鈑金、注塑、裝配、鑄造、彎管、焊接、增材、標注、標準化、工程圖等11個專業設計規范，可滿足機械制造企業常規的工藝審查要求;提供PROE/CATIA/UG三種CAD的DFM版本;系統內嵌國標常用手冊數據，對于企業的特殊審查需求，可以由用戶結合實際情況擴充規則也可由開目公司擴充，最大限度的滿足審查需求;3DDFM可以與企業PLM系統集成，將DFM檢查作為設計簽流程中的一個步驟，且審查結果可納入PLM進行管理;審查的結果可以保存在數據庫中，定期進行統計和分析，一方面作為企業設計人員設計質量的考核依據;另一方面針對經常發生的設計問題進行專題研討，作為質量提升的抓手。

  3DDFM：業內認可 廣泛應用

  匠心開目，硬核技術。二十多年來，開目公司一直致力于為制造企業提供一體化解決方案，實踐經驗非常豐富。截至目前，開目公司研發的這款3DDFM產品，已被近100家企業用戶所使用，涉及航空、航天、汽車、裝備、機械等制造行業龍頭企業，業內口碑優良，得到廣泛認可。(本文系武漢開目信息技術股份有限公司市場部策劃推出的3DDFM系列宣傳文章首篇，歡迎留言指正，謝謝!)
